lunedì 29 dicembre 2014

STRUTTURA 5 collegamenti


Un'attenzione particolare è stato necessario per i collegamenti all'ultimo livello della struttura. Dovevano essere collegate sia la spina centrale che gli angoli. Per posizionare le travi di bordo superiore  era necessario dell'aiuto di Paolo con la sua gru.  I collegamenti delle travi in linea tra di loro abbiamo eseguito con una specie di "sella Gerber" http://www.buildup.it/Portal/index.asp?location=News&section=Metodi%20di%20calcolo&objCode=21183&template=  bensì in concomitanza in appoggio sui montanti.
I collegamenti metallici ho costruito sempre in acciaio spessore 6 mm ed angolari di 8 mm. Anche questi ho solo trattato con antiruggine e le parti visibile con vernice metallica color antracite.

Tutti pezzi del piano tetto pronti per essere montati

il collegamento il corrente inferiore della spina centrale e del corrente inferiore della trave obliqua. Quattro bulloni m16 collegheranno le piastre attraverso i pilastri



Questa piastra verrà montata a sella sulla trave di bordo e fa parte della spina centrale

Il corrente inferiore della spina centrale. Le lunghezze delle tre piastre sono state calcolate in modo da poter eseguire la foratura per le spine d'acciaio, in questo caso con barre filettate M12. Abbiamo sempre perforato la trave a terra con un trapano portabile a colonna
lo stesso collegamento con una piastra per un contro-vento a croce di sant'Andrea.





L'appoggio nel angolo per la trave obliqua

la trave obliqua corrente inferiore
ormai montato

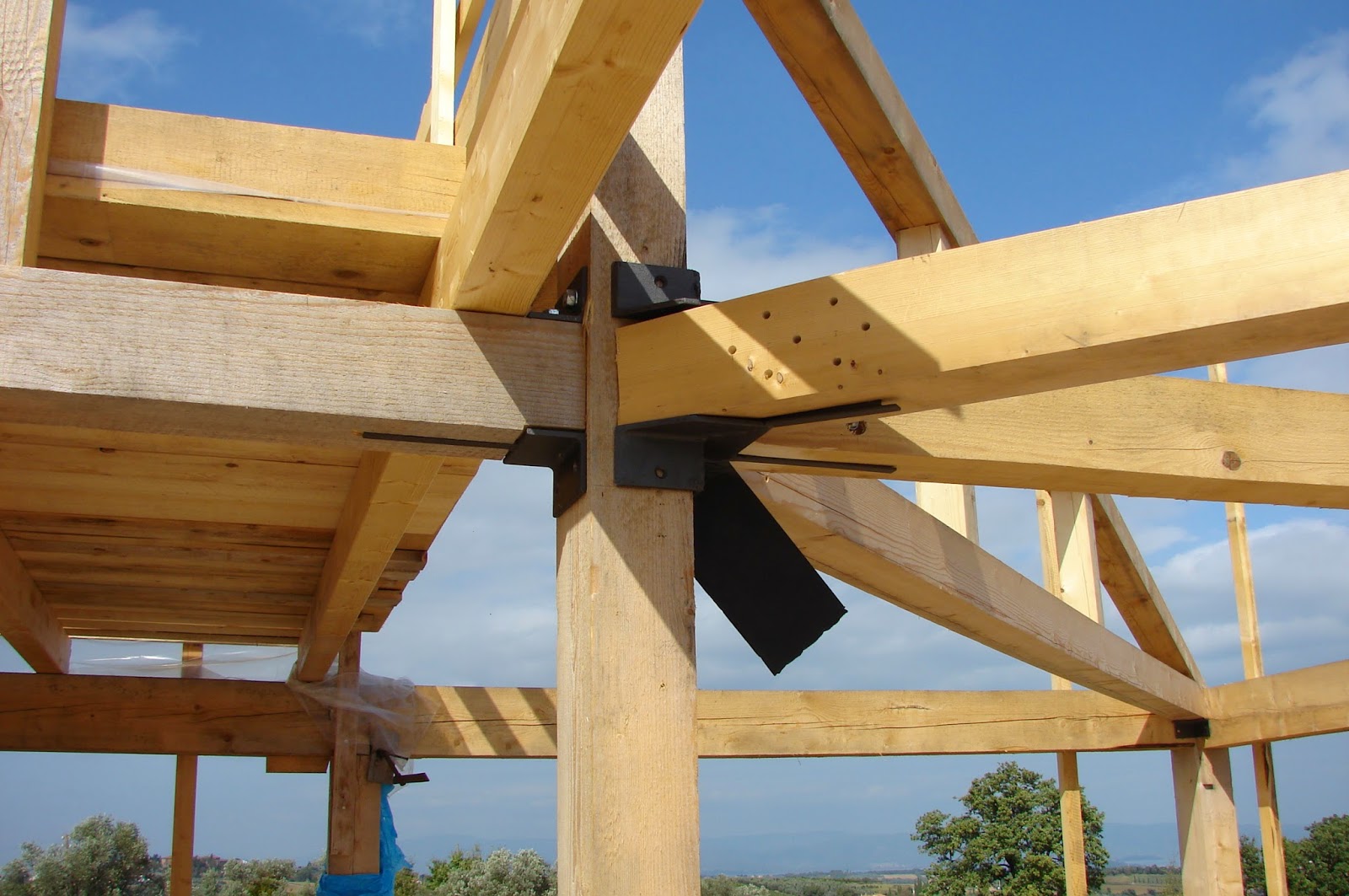

Qui si possono vedere il collegamento in primo piano, in secondo le travi oblique con i pilastrini verticali ad incastro maschio/femmina
